操作視頻產品簡介

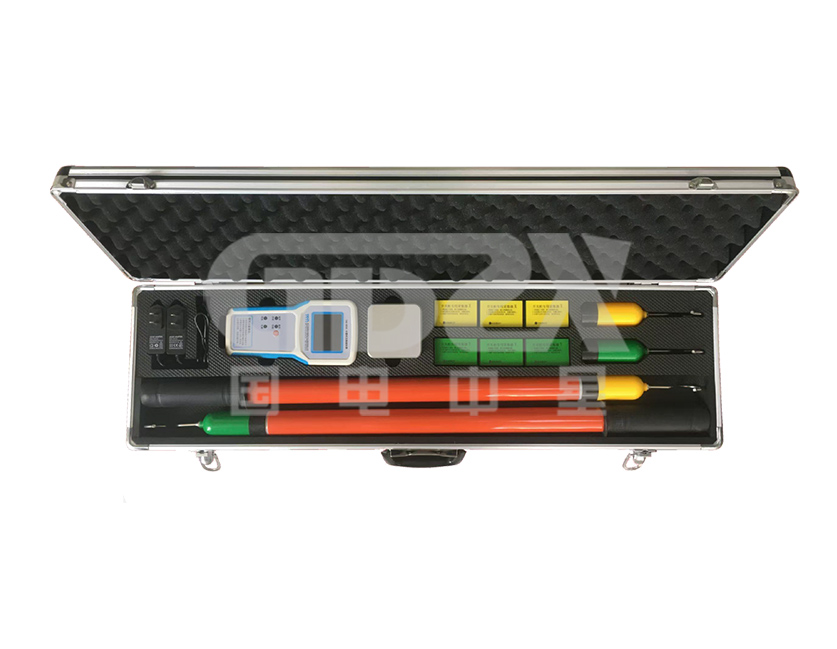

TAG-8200中置柜無線核相器用于帶有五防柜功能的開關柜核相，通過將采集器綁在中置柜上下刀閘的母排上可實現六相同測(三相同測)。同時，儀器還配置通用發射器，用于兩條高壓線路并網或環網核相。儀器適用于5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
TAG-8200中置柜無線核相器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
性能特點
1. 接收主機與發射器的最大傳輸視距約100米，與采集器的最大傳輸視距約60米。
2. 真人語音提示測量結果和操作步驟。
3. 3.2英寸彩屏同時顯示各線路相位差、頻率、矢量圖和同異相結果，顯示自身及采集器電池電量。
4. 連續1小時無操作自動關機。
5. 采集器、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
6. 主機內置18650鋰電池，電池容量為2500mAH。采集器和發射器內置10440鋰電池，電池容量為450mAH。
技術指標
相位差準確度 | 誤差≤5° |
頻率準確度 | ±0.1H |
可跨電壓測量范圍 | 5V～220kV |
高壓測量時泄漏電流 | <10uA |
工作功耗 | 采集器和發射器工作功耗<0.1W，接收主機工作功耗<0.3W |
工作環境 | 溫度：-35℃~+45℃；濕度：≤95%RH |
整機重量 | 約8kg |
儀器尺寸 | 890mm×260mm×110mm |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
