工礦電力測試核心設備解析：DDG-DT系列大電流發生器及其技術對比

在電力系統的安全運維中，對開關、互感器、繼電器等電氣設備進行電流負載及溫升試驗是至關重要的一環。這類測試需要能夠穩定輸出大電流的專用設備，DDG-DT系列單相大電流發生器正是為此而設計的典型工具。本文將從技術角度，對比解析該系列設備的核心特性與適用場景，為技術人員選型與應用提供參考。

一、 設備定位：專為嚴苛電流測試而生

DDG-DT系列的核心設計目標明確：為一次母線保護、電流互感器變比校驗、以及電流繼電器和開關的整定校驗提供可靠的大電流源。它避免了使用現場大容量動力電源的不便與危險，提供了一個在實驗室內或現場均可安全操作的標準化電流發生方案。

與一些功能泛化的電源設備不同，DDG-DT系列專注于“大電流”這一單一且關鍵的測試需求，使其在精度、穩定性和安全性上更具優勢。

二、 核心性能對比：精度、穩定性與波形質量

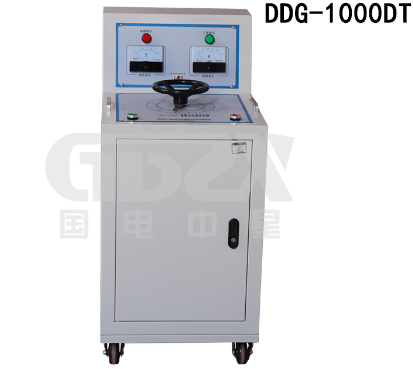

以典型的DDG-1000DT型號為例，我們可以深入其技術內核：

○   輸出能力與調節性能：輸出電流0~1000A真有效值連續可調，并采用無極調整技術。這意味著電流上升平穩，無需跳檔，便于測試人員精細找到繼電器的精確動作點或進行長時間的溫升測試，避免了階躍電流對測試結果的干擾。

○   輸出品質：輸出波形為標準正弦波，且電流波形失真度（THD）設計標準遠高于國家標準《GB14048.2-14》。純凈的波形保證了測試電流與電力系統實際電流特性的一致，使校驗結果更具參考價值。

○   測量精度：電流電壓表顯示為真有效值，整體精度高于0.5級，電流穩定度優于1.5%。高精度的測量是實現可靠校驗的基礎，尤其在對精度要求嚴格的互感器變比測試中尤為重要。

對比而言，一些通用或老舊型號的升流設備可能存在輸出波形失真較大、調節方式粗糙（如分檔調節）、測量顯示為平均值而非真有效值等問題，這在精度要求高的測試場景中會引入顯著誤差。

三、 設計結構與安全性

該系列設備根據體積和重量采用分體或一體式結構，如DDG-1000DT為一體會結構，重量為80kg，結構緊湊但便于在固定實驗室內部署。

在安全方面，其設計充分考慮到了大電流測試的風險：

○   電氣安全：絕緣電阻高達20MΩ，絕緣耐壓達1800V/AC 1分鐘，提供了堅實的基礎絕緣保障。

○   保護機制：內置過流、過壓保護功能，能有效應對測試過程中的意外短路或過載情況，保護被測設備及發生器本身。

○   低開口電壓：輸出開口電壓為5V，屬于安全特低電壓（SELV）范疇，從根本上降低了人員觸電的風險，提升了操作安全性。

四、 選型考量與技術延伸

從選型指南可以看出，該系列覆蓋了不同的電流等級。例如：

○   DDG-1000DT（0-1000A）適用于多數中低壓場景的開關、互感器測試。

○   DDG-1500DT（0-1500A）則提供了更大的容量和電流輸出，以滿足更高要求的測試任務。

技術人員在選型時，不應只關注最大輸出電流，還需綜合考量其容量（kVA）、開口電壓、輸出精度以及波形質量。對于需要進行長時間溫升試驗的場景，設備的電流穩定度和持續運行可靠性就成為關鍵指標。

結語

DDG-DT系列單相大電流發生器以其針對性的設計、優良的輸出特性、高標準的測量精度和完備的安全設計，在電氣設備電流測試領域展現出其專業價值。對于技術人員而言，理解其技術特點并進行橫向?qū)Ρ龋兄谠趶?fù)雜的現場測試中選擇最合適的工具，確保電力系統一次設備校驗工作的有效性與安全性，為電網和工礦企業的穩定運行提供堅實的技術支撐。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
