工礦試驗的核心設備：DDG系列大電流發生器技術解析與選型對比

在電力系統的安全運維中，對開關、互感器、繼電器等電氣設備進行電流負載及溫升試驗是至關重要的一環。大電流發生器，作為產生這一關鍵試驗電流的核心設備，其性能直接關系到試驗的準確性與有效性。本文將深入解析DDG系列大電流發生器的技術特點，并通過橫向?qū)Ρ龋瑸榧夹g(shù)人員在選型與應用上提供參考。

一、功能定位：不止于“升流”的多元應用

DDG系列的設計初衷是滿足工礦企業及電力部門進行大電流試驗的需求。其功能覆蓋全面，核心應用場景包括：

○   一次母線保護校驗：模擬短路電流，檢驗?zāi)覆畋Ｗo的靈敏度與可靠性。

○   電流互感器（CT）變比校驗：施加一次側電流，驗證CT變比的準確性。

○   開關設備試驗：對各類斷路器、負荷開關進行熱穩定（溫升）和動穩定（短時耐受）能力測試。

○   電流繼電器整定校驗：為繼電保護裝置提供精確的電流信號，完成定值校驗。

與功能單一的早期設備相比，DDG系列實現了“一機多用”，大大提升了設備利用率和試驗效率。

二、性能特點：便捷性與可靠性的平衡

從性能特點來看，DDG系列在用戶體驗和可靠性上做了顯著優化：

1.雙量程監視：采用兩塊電流表分別監視大小量程，既保證了大量程下的讀數范圍，又提高了小電流輸出時的讀數精度，避免了單一表計在寬范圍測量時的視覺誤差。

2.無極調節與自如操作：采用自耦變壓器進行調壓，輸出電流可平滑、無級地調整，相比傳統的抽頭式調節，能更精準地達到目標電流值，操作體驗更為順暢。

3.靈活的結構設計：系列產品根據容量不同，采用一體式或分體式結構。小容量機型一體設計，移動方便；大容量機型采用分體式，有效解決了大電流導致的設備笨重問題，減輕了單人操作的負擔。

三、技術指標深度解析與選型對比

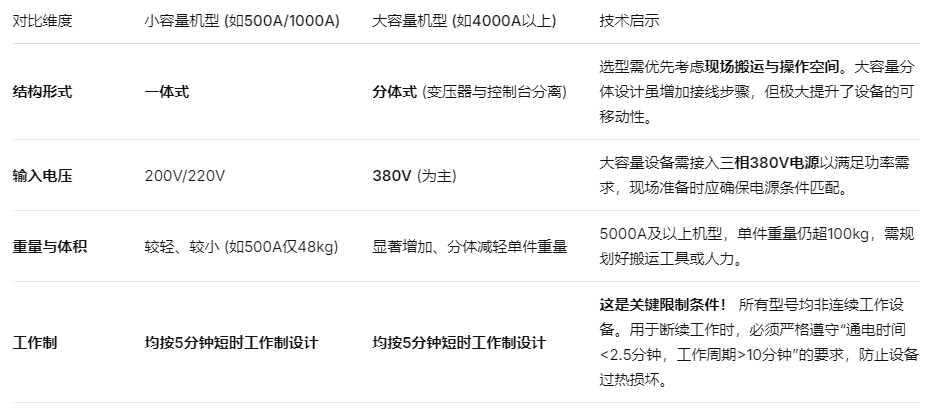

技術參數表是設備選型最直接的依據。通過對DDG系列規格參數的橫向?qū)Ρ龋覀兛梢园l(fā)現一些關鍵選型要點：

特別提醒：表中的“次級電壓V2”普遍為6V，這是一個典型的安全特低電壓（SELV），保證了在輸出大電流時，輸出電壓處于較低水平，兼顧了設備容量與操作人員的安全。

四、與同類產品的對比優勢

相較于老式或功能不完善的升流設備，DDG系列的優勢顯而易見：

○   vs. 傳統固定抽頭式升流器：DDG的無級調節實現了電流的精準控制，避免了階躍變化對測試設備和讀數造成的沖擊。

○   vs. 功能單一的試驗設備：DDG集CT變比測試、開關試驗、繼電器校驗于一身，集成度高，減少了試驗設備的數量和接線復雜度。

○   vs. 無明確指示的設備：雙量程電流表和清晰的指示燈提供了更可靠的狀態監視和數據讀取，提升了試驗的準確度。

五、總結與選型建議

DDG系列大電流發生器以其可靠的設計、靈活的操作和明確的性能指標，成為了工礦企業進行電氣試驗的理想選擇。

給技術人員的選型建議：

1.按需選容量：根據日常測試對象（如CT變比、開關額定電流）的最大電流需求，并預留適當余量后選擇型號。不必盲目追求超大容量。

2.現場條件定結構：評估實驗室或現場的空間與電源條件。若需頻繁移動或空間狹小，分體式大容量機型是更優選擇。

3.嚴格遵守工作制：務必銘記設備的短時工作特性，合理規劃測試流程，避免因長時間通電導致設備過熱，影響壽命甚至引發故障。

綜上所述，熟練掌握DDG系列大電流發生器的技術特性，并能根據實際工況做出正確的選型與操作，是每一位電力試驗技術人員應具備的基本素養，也是確保電力設備安全穩定運行的重要保障。
